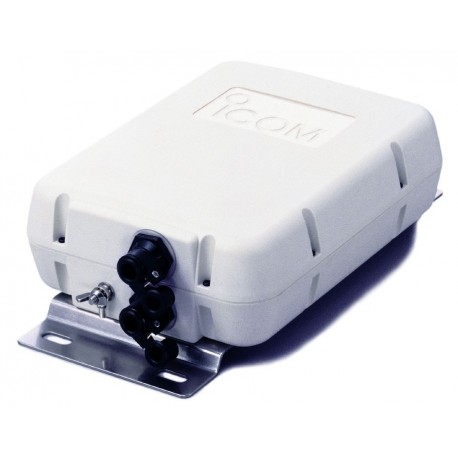

Acoplador de antena Icom AH-4

El sintonizador automático de antena Icom AH-4 está diseñado para funcionar con transceptores ICOM, incluyendo el Icom 703, 703, 706 MkIIG, 718, 746, 746Pro, 756, 756Pro, 756ProII, 756ProIII, 7000 y 7300.

Frecuencias de 3,5 a 54 MHz cuando se utiliza un hilo de al menos 7 m de longitud. También se puede utilizar para adaptar 7 a 54 MHz cuando se utiliza con el elemento de antena opcional ICOM AH-2b.

El microprocesador integrado de 8 bits elige la condición de SWR inferior de más de 1.040.000 diferentes combinaciones LC (bobina / capacitancia).

El AH-4 está sellado en una caja de plástico estanco resistente a la intemperie para un cómodo montaje al aire libre bajo la antena. El transceptor y el sintonizador AH-4 deben tener una conexión a tierra adecuada. Utilice un alambre o una correa gruesa corta del calibrador para esto. Este sintonizador se puede fijar a un poste usando los dos tornillos U suministrados, oa una superficie plana (se suministran tornillos y pernos). Haga clic aquí para ver ejemplos de montaje.

El AH-4 viene con un cable de control de 16 pies (5 m) que se conecta al panel trasero del transceptor Icom compatible. Se suministra un cable coaxial de 16 pies (5 m) y dos PL-259 para conectar la salida de antena de los transceptores a la entrada de antena AH-4. El PL-259 debe ser soldado por el usuario. Haga clic aquí para ver el ejemplo de cableado.

Este sintonizador requiere unos 10 watios (5-15 watios) para activar y puede manejar hasta 120 vatios. Funciona con 13,8 VDC (menos de 2 Amps) extraído del cable de control del transceptor.

Tamaño:172 x 70 x 230 (mm)

Peso: 1,2 kg
